4-Wege-Kassetten-Gebläsekonvektoren Serie MCFK-A2/4

Ideal für Räume, in denen Ästhetik und Geräuschlosigkeit von größter Bedeutung sind. Die sanfte und gleichmäßige Luftverteilung schafft ein natürliches Mikroklima. Eine Technologie, die für Sie arbeitet, leise und perfekt.

Kühlleistung: 2 ... 17.6 kW

Heizleistung: 2.8 ... 25.5 kW

Möchten Sie kaufen oder haben Sie Fragen?

Mycond

Kassetten-Gebläsekonvektoren

Aufgrund einer breiten Palette von Kühl- und Heizkapazitäten können diese Ventilator-Coils in Räumen jeder Größe eingesetzt werden, und das stilvolle, elegante Design des dekorativen Panels passt in jedes Interieur.

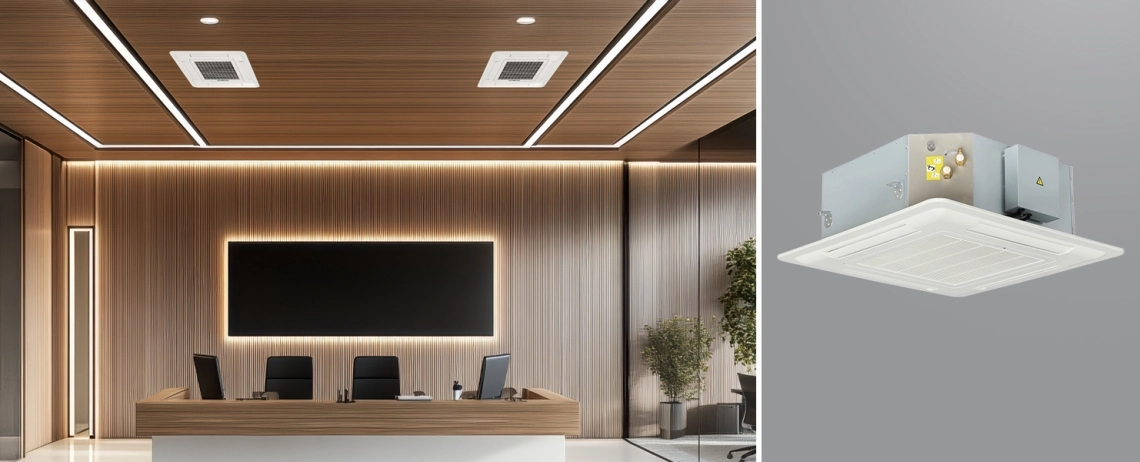

MyCond MCFK-A2/4 für gewerbliche Räumlichkeiten

MyCond MCFK-A2/4 modernes Design und Effizienz

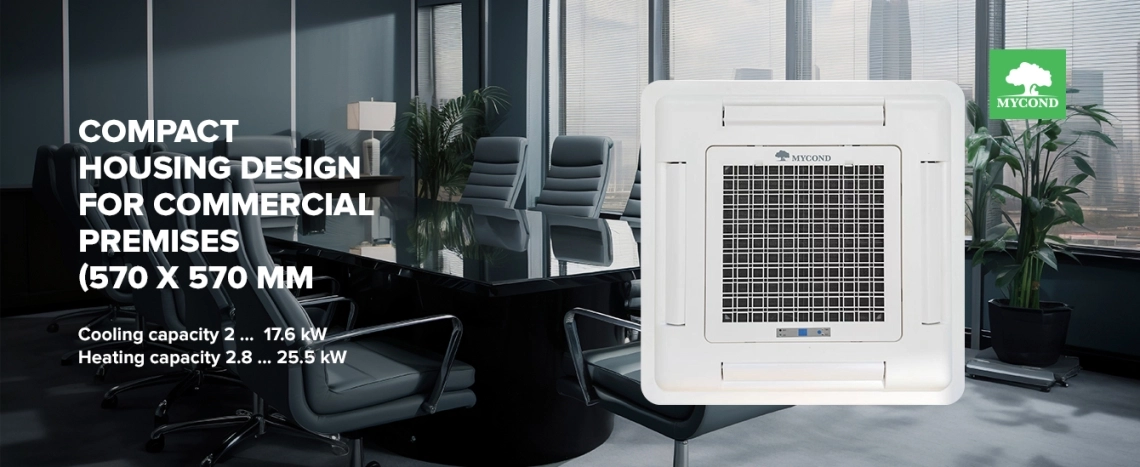

MyCond MCFK-A2/4 kompaktes Design für das Büro

Eigenschaften und Vorteile:

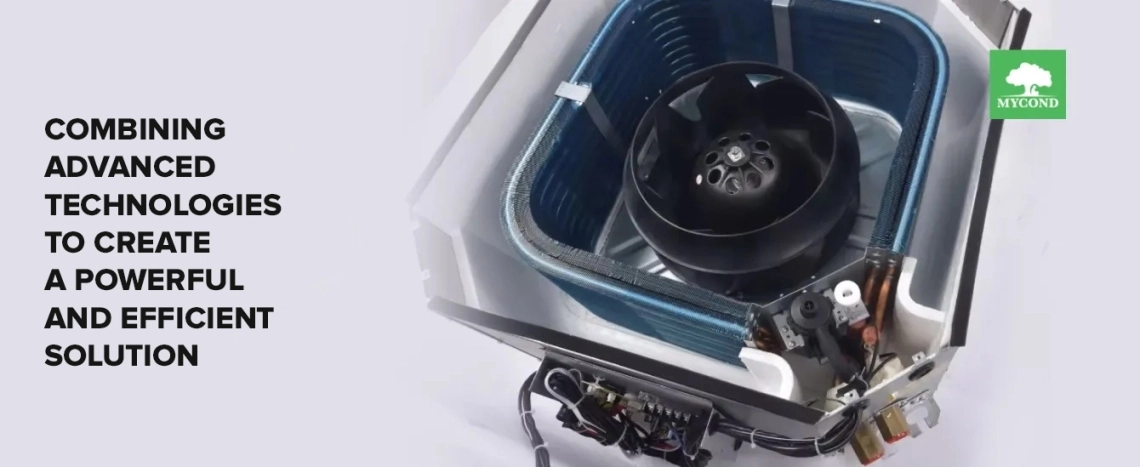

Das Gehäuse besteht aus verzinktem Stahl und ist mit geformten Polystyrol-Luftkanälen ausgestattet, die einen effizienten Luftstrom gewährleisten und dick genug sind, um zuverlässige Wärme- und Geräuschisolierung zu bieten.
Das Panel hat ein modernes Design, besteht aus strapazierfähigem ABS-Kunststoff und ist mit einem abnehmbaren, waschbaren Luftfilter und einer automatischen Luftstrom-Oszillationsfunktion ausgestattet.
Das Rad wird in einem Einzyklus-Spritzgussverfahren hergestellt, ohne Schweißnähte zwischen den Ventilatorblättern und der End-/konischen Platte, was ein perfektes Gleichgewicht gewährleistet. Eine Antivibrationsmatte an der Nabe reduziert Geräusche und Vibrationen von den Rädern und dem Motor. Jedes Rad ist präzise auf eine Toleranz von weniger als 0,5 mm/s ausgewogen.
Der Wärmetauscher besteht aus Kupferrohren und Aluminiumplatten mit einer schützenden blauen Beschichtung, die eine hohe Wärmeübertragungseffizienz gewährleistet. Jeder Wärmetauscher wird auf Dichtheit bei 16 bar (1,6 MPa) getestet.
Die Palette besteht aus hochdichtem expandiertem Polystyrol, das mit Thermoformtechnologie hergestellt wird, hat eine schützende PVC-Beschichtung und ist mit einer Entwässerungspumpe und einem Sicherheitsschwimmerventil ausgestattet.

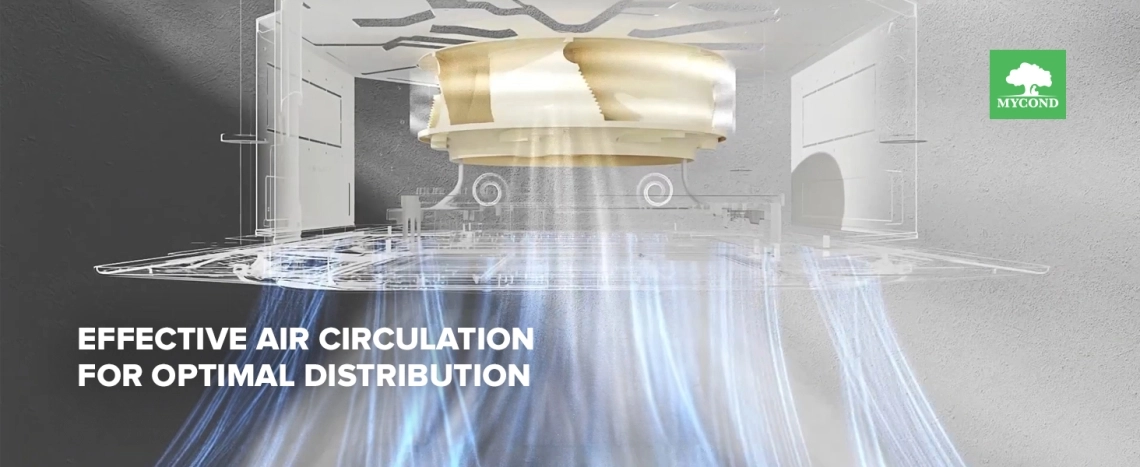

MyCond MCFK-A2/4 effizientes Luftzirkulationsschema

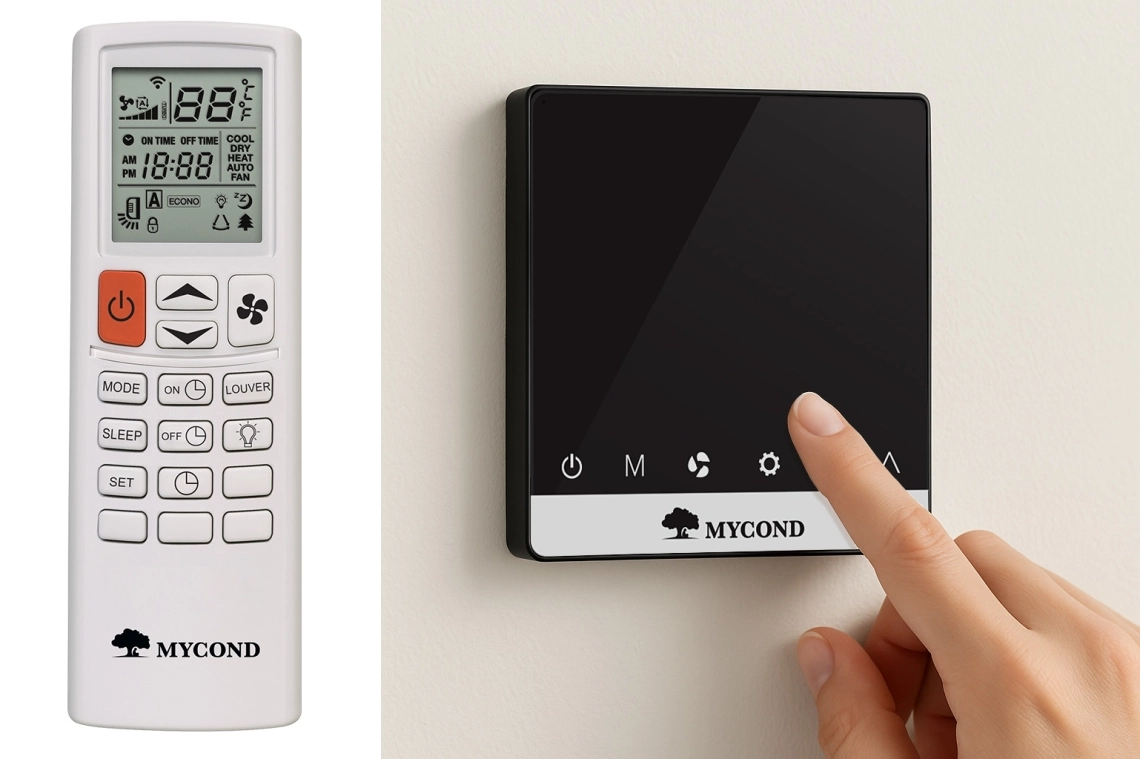

Infrarot-Fernbedienung*

Grundlegende Ventilator-Coil-Steuerung
Wandmontierter Controller mit Wi-Fi (MCKF-WK-B)**
Erweiterte Ventilator-Coil-Steuerung

^*im^Lieferumfang
^**separat^erworben

MyCond MCFK-A2/4 Fernbedienung und Thermostat

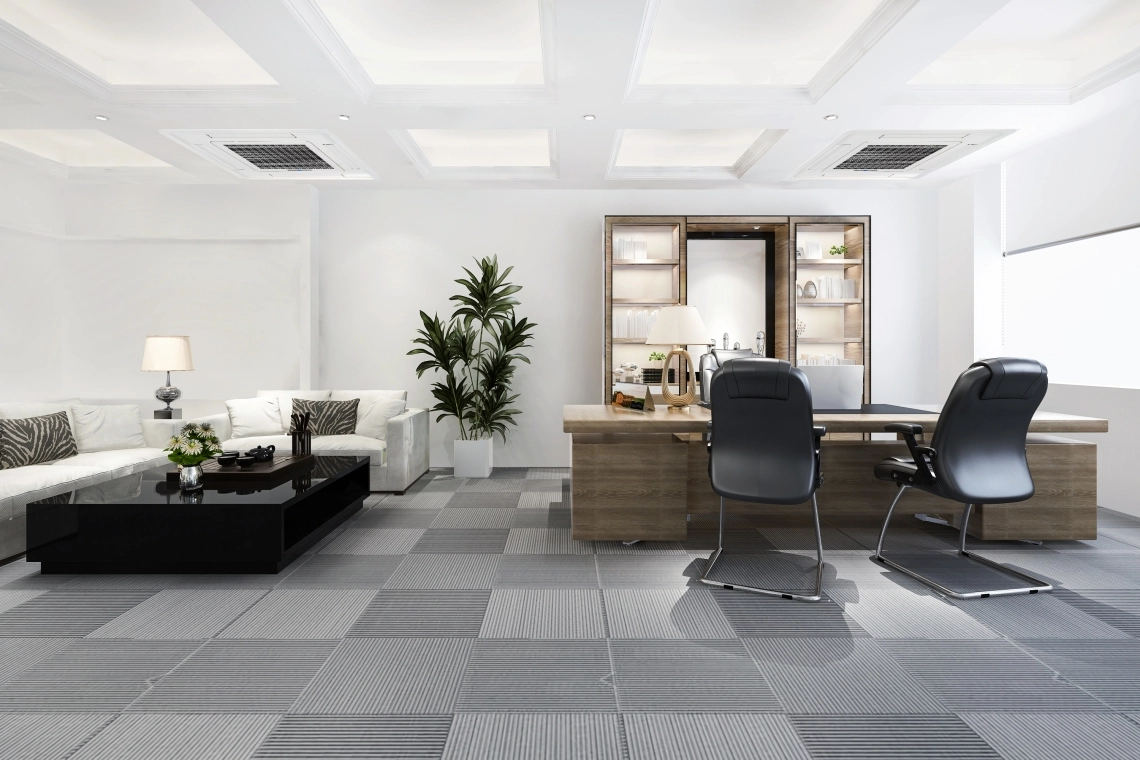

MyCond MCFK-A2/4 für Komfort in Bürobereichen

2-Rohr-Modelle

Technische Speziﬁkationen	Einheiten	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
Luftstrom H/M/L	m³/Stunde	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
Gesamte Kühlkapazität H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
Empfindliche Kühlkapazität H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
Gesamtwärmeleistung	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
Stromversorgung	V/F/Hz	220/1/50
Ventilator und Motor
Ventilatortyp		Zentrifugalventilator-Rad
Ventilatorgröße		⌀315				⌀380
Motortyp		AC-Motor
Eingangsleistung	W	39	52	62	68	76	96
IP-Schutzart im Motor		IP20	IP20	IP20	IP20	IP20	IP20
Motorisolationsklasse		B	B	B	B	B	B
Spulen-Details
Rohrmaterial		Kupferrohr
Außendurchmesser des Rohrs	mm	Standard - 9.52
Rohrdicke	mm	0.3	0.3	0.3	0.3	0.3	0.3
Fläche	m²	4.65	4.65	9.3	10.3	13.4	13.4
Spulengröße (H*B)	mm	200*21.65		200*43.3	210×43.3	225*43.3
Rippenmaterial		0.105 mm hydrophile Krümel
Rippentyp		Lamellenrippen
Abstand zwischen den Rippen	mm	2	2	2	2	2	2
Das "Ryady-2" Rohrleitungssystem		2	2	2	2	2	2
Zirkulation		2 von 2 am Ausgang				4 von 4 am Ausgang
Maximaler Arbeitsdruck	MPa	1.6	1.6	1.6	1.6	1.6	1.6
Anschluss
EINGANG/AUSGANG	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Abfluss	mm	26	26	26	26	26	26
Gehäuse des Geräts
Gehäusematerial		Verzinkter Stahl
Materialdicke	mm	0.8	0.8	0.8	0.8	0.8	0.8
Abflusswanne		Hochdichtes expandiertes Polystyrol
Entwässerungspumpe		Standard PSB-7 Modell mit 700 mm Förderhöhe (1200 mm Förderhöhe optional)
Isoliermaterial		XPE	XPE	XPE	XPE	XPE	XPE
Isolierdicke	mm	5	5	5	5	5	5
Filter
Typ		Primärfilter
Material		ABC+Nylon
Dicke		12	12	12		14	14
Größe	mm	350*333			12	430*407
Für alle Größen von Blockpaneelen

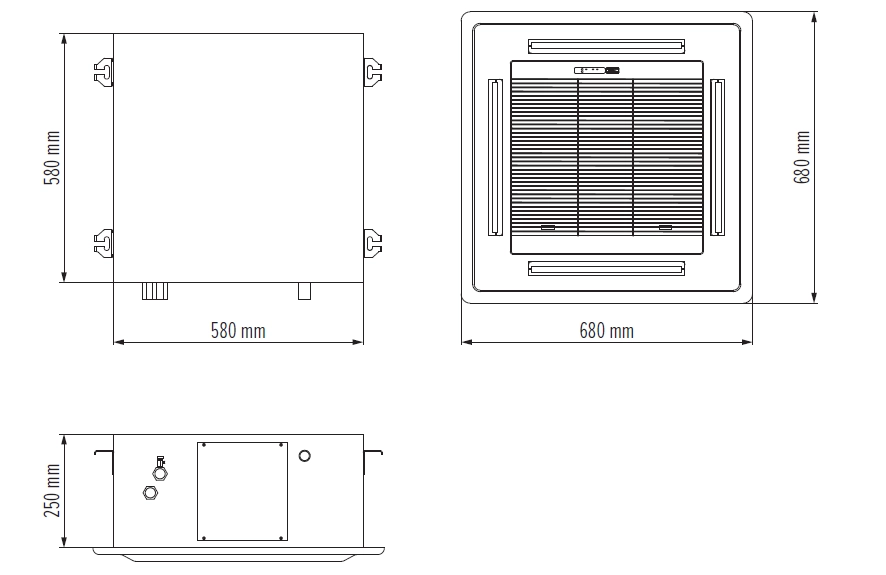

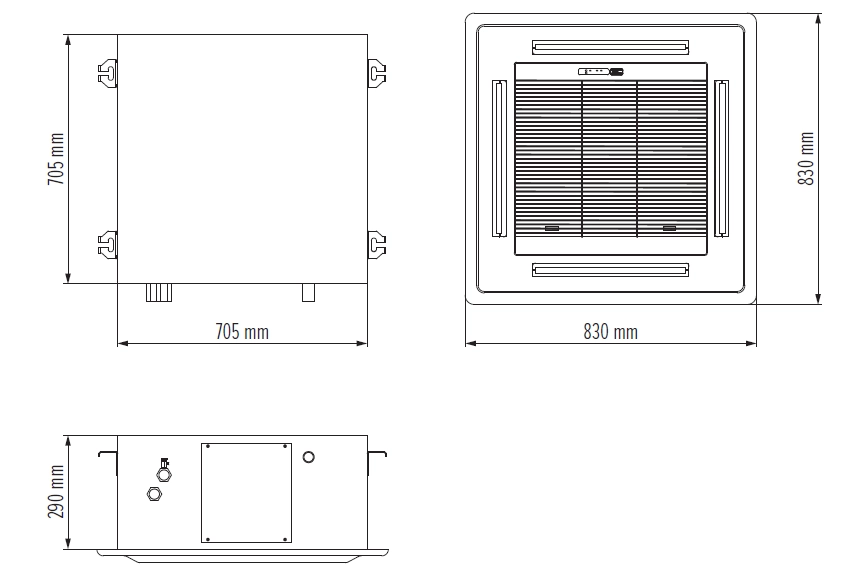

Netto-Größe (HBT)	mm	68068030				83083030
Verpackungsgröße (HBT)	mm	72072075				86086075
Netto/brutto Gewicht	kg	2.3/3.7				3.5/5.2
Für alle Blockkörperdimensionen
Netto-Größe (HBT)	mm	580580250				705705290
Verpackungsgröße (HBT)	mm	675675270				800800310
Netto/brutto Gewicht	kg	17.7/19.3				21.5/23.8
Schalldruckpegel in 1 m Entfernung H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
Gerätegewicht	kg	20	20	20	20	25	25

Technische Speziﬁkationen	Einheiten	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Luftstrom H/M/L	m³/Stunde	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Gesamte Kühlkapazität H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Empfindliche Kühlkapazität H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Gesamtwärmeleistung	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Stromversorgung	V/F/Hz	220/1/50
Ventilator und Motor
Ventilatortyp		Zentrifugalventilator-Rad
Ventilatorgröße		⌀380	⌀476			⌀530
Motortyp		AC-Motor
Eingangsleistung	W	132	152	189	220	330
IP-Schutzart im Motor		IP20	IP20	IP20	IP20	IP20
Motorisolationsklasse		B	B	B	B	B
Spulen-Details
Rohrmaterial		Kupferrohr
Außendurchmesser des Rohrs	mm	Standard - 9.52
Rohrdicke	mm	0.3	0.3	0.3	0.3	0.3
Fläche	m²	13.4	19.7	19.7	19.7	27.1
Spulengröße (H*B)	mm	225*43.3	250*43.3
Rippenmaterial		0.105 mm hydrophile Krümel
Rippentyp		Lamellenrippen
Abstand zwischen den Rippen	mm	2	2	2	2	2
Das "Ryady-2" Rohrleitungssystem		2	2	2	2	2
Zirkulation		4 von 4 am Ausgang		5 von 5 am Ausgang
Maximaler Arbeitsdruck	MPa	1.6	1.6	1.6	1.6	1.6
Anschluss
EINGANG/AUSGANG	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Abfluss	mm	26	26	26	26	26
Gehäuse des Geräts
Gehäusematerial		Verzinkter Stahl
Materialdicke	mm	0.8	0.8	0.8	0.8	0.8
Abflusswanne		Hochdichtes expandiertes Polystyrol
Entwässerungspumpe		Standard PSB-7 Modell mit 700 mm Förderhöhe (1200 mm Förderhöhe optional)
Isoliermaterial		XPE	XPE	XPE	XPE	XPE
Isolierdicke	mm	5	5	5	5	5
Filter
Typ		Primärfilter
Material		ABC+Nylon
Dicke		14	14	14	14	14
Größe	mm	430*407	556*540			644*638
Für alle Größen von Blockpaneelen

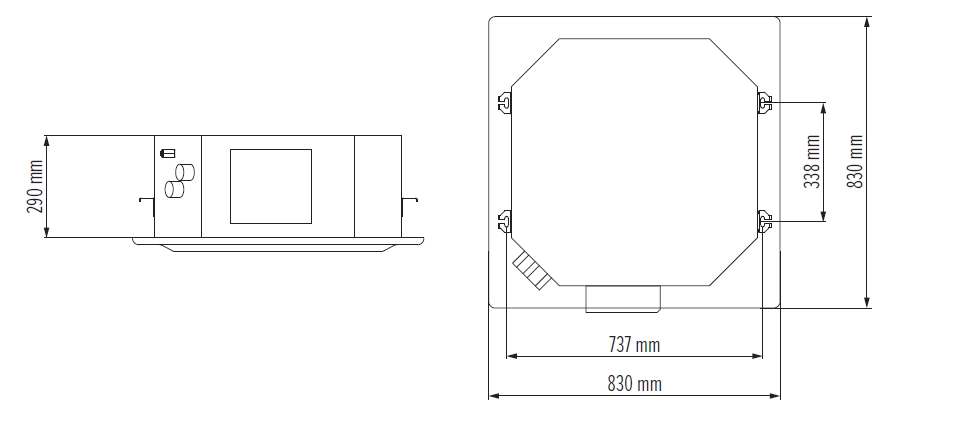

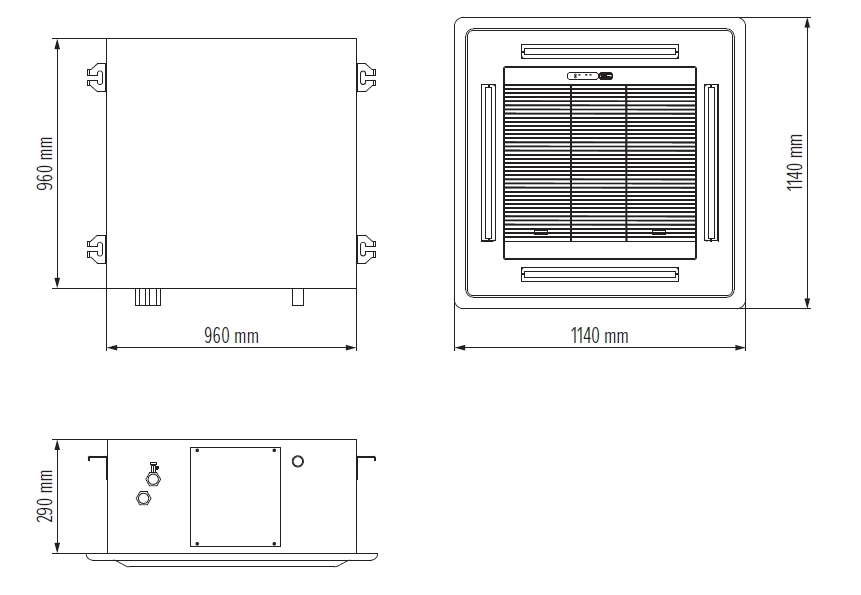

Netto-Größe (HBT)	mm	83083030	98098030			1140114030
Verpackungsgröße (HBT)	mm	86086075	1010101075			1170117075
Netto/brutto Gewicht	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
Für alle Blockkörperdimensionen
Netto-Größe (HBT)	mm	706706290	832832290			960960290
Verpackungsgröße (HBT)	mm	800800310	925925310			10541054320
Netto/brutto Gewicht	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Schalldruckpegel in 1 m Entfernung H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Gerätegewicht	kg	25	32	32	32	45.4

Nominelle Testbedingungen:
Kühlung: Eintrittslufttemperatur +27 °C ST/+19.5 °C MT, Eintrittswassertemperatur +7 °C, Austrittwassertemperatur +12 °C.
Heizung: Eintrittslufttemperatur +21 °C, Eintrittswassertemperatur +60 °C, derselbe Wasserfluss wie bei der Kühlung.
Die Schalldruckpegelmessungen erfolgen in einem schalldichten Raum, wobei der Kontrollpunkt 1,5 m unter der vertikalen Achse des Geräts liegt.

4-Rohr-Modelle

Technische Speziﬁkationen	Maßeinheiten	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
Luftstrom (H/M/L)	m³/Stunde	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
Gesamte Kühlkapazität (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
Gesamte Wärmeabgabe (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
Motortyp		Wechselstrommotor
Schalldruckpegel in 1 m Entfernung	dB	41	42	43	45	46	47	50	52	57	65
Stromversorgung V/F/Hz		230/1/50
Anschlüsse (Eingang/Ausgang)		ZG3/4” / ZG3/4”
Anschluss (Abfluss)	mm	26
Ventilatorgröße		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
Eingangsleistung des Motors	W	62	68	76	96	132	152	189	220	330	340
Netto-Gewicht, Blockkörper	kg	21	21	26	26	26	35	35	35	53	53
Netto-Größe, Blockkörper (HBT)	mm	580x580x250		705x705x290			832x832x290			980x980x290
Netto-Größe, Paneele (HBT)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
