Mittlerer ESP-Kanal
Kühlleistung: 1.5 ... 16 kW
Heizleistung: 1.7 ... 18 kW
Möchten Sie kaufen oder haben Sie Fragen?
Das integrierte UV-C-Strahlungsmodul sorgt für eine effektive und
effiziente Luftsterilisation sowohl auf der Oberfläche der Einheit als auch in der Luft,
die hindurchströmt. Die Leistung dieses Moduls wurde von dem unabhängigen Labor Texcell zertifiziert.
Hauptmerkmale:
- Gerätehöhe — nur 248 mm
- Infrarot-Fernbedienungsfunktion (optionaler IR-Empfänger)
Statischer Druck optional, unterschiedliche Bedürfnisse erfüllen
Je nach Benutzeranforderungen kann der statische Druck über einen Drahtcontroller angepasst werden, anstatt auf die traditionelle Weise die roten und weißen Anschlüsse zu ändern. Der maximale statische Druck der gesamten Serie kann 100Pa erreichen.

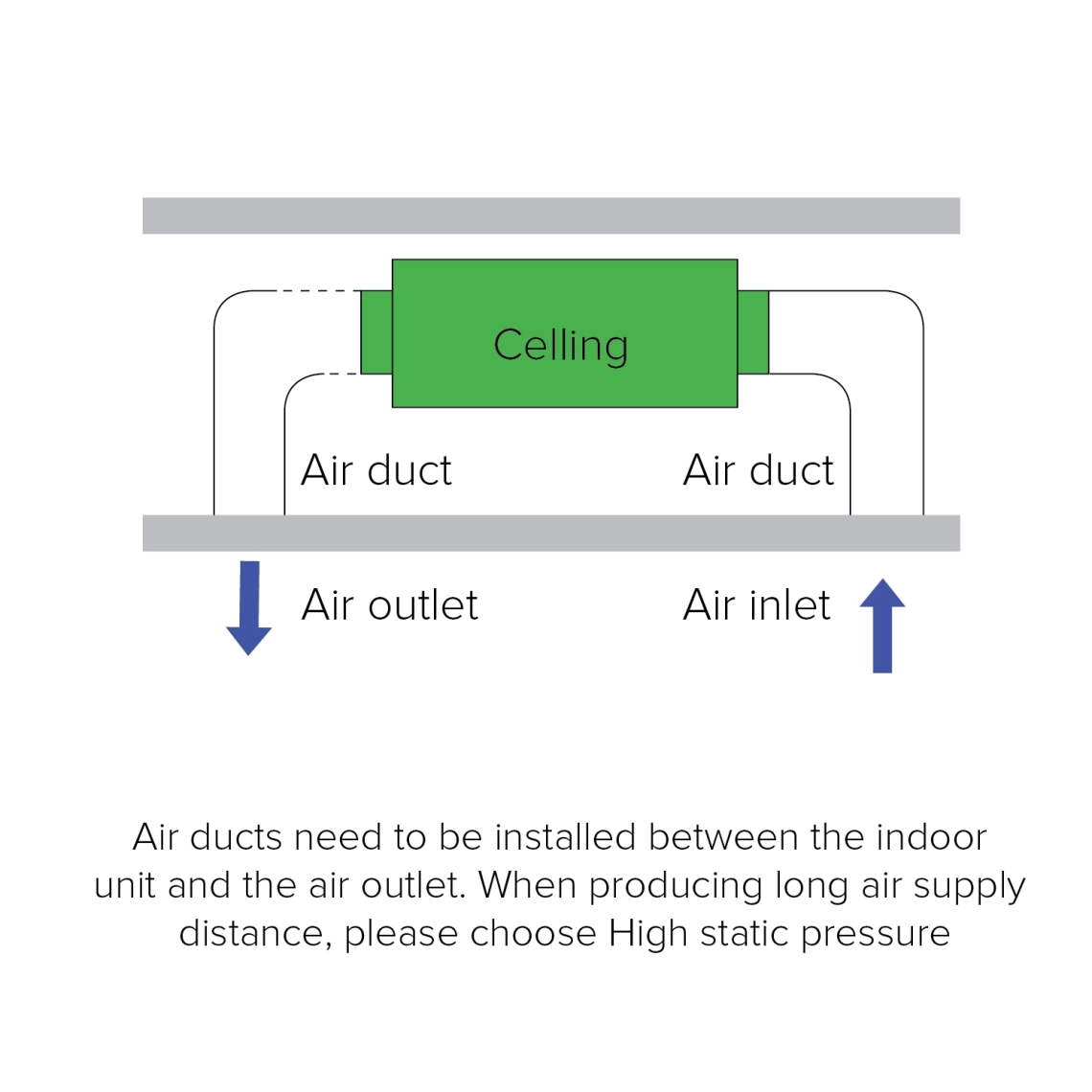

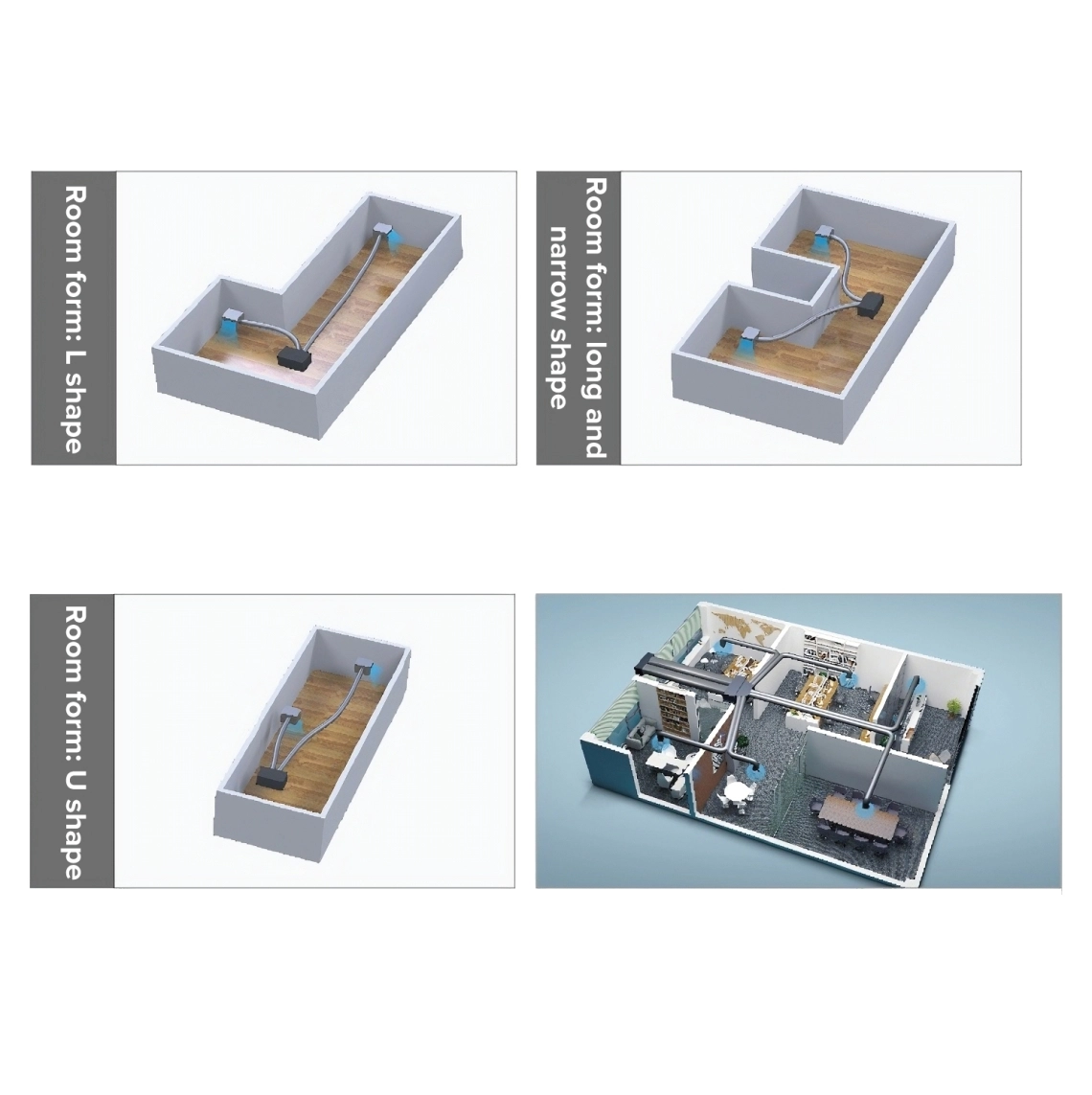

Luftkanalanschluss mehr Raum zum Teilen
Die Einheit kann mehrere Räume über einen Luftkanal verbinden und kann flexibel je nach unterschiedlichen Haustypen angeordnet werden, eine Klimaanlage, Mehrraumteilung.

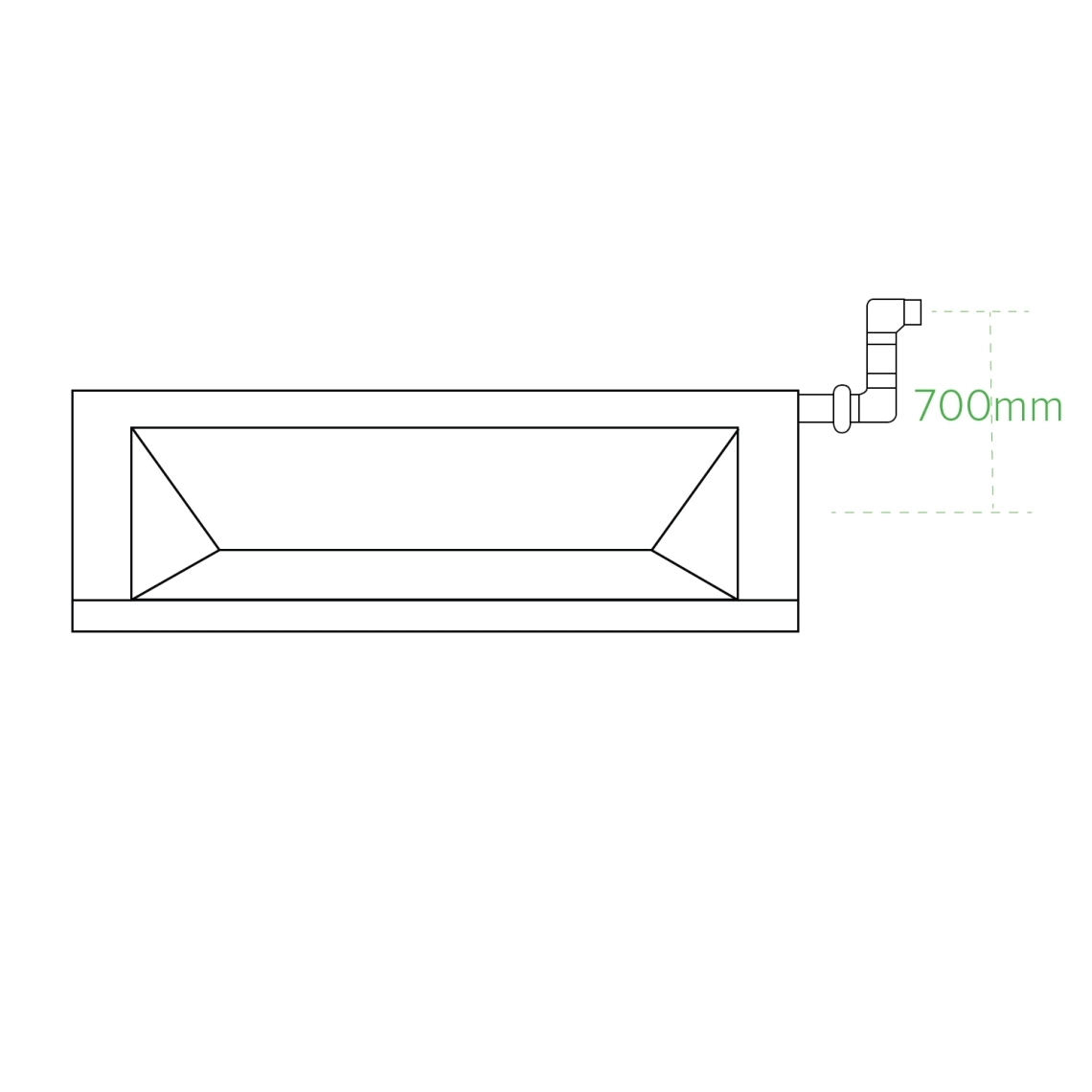

Hochhebeablaufpumpe
Standard-Kondensatwasserhebepumpe, Standardhöhe 700 mm und integrierter Schwimmerschalter, praktisch zur Zusammenarbeit mit der tatsächlichen Situation vor Ort, Kondensatwasserabfuhr Klimaanlage.

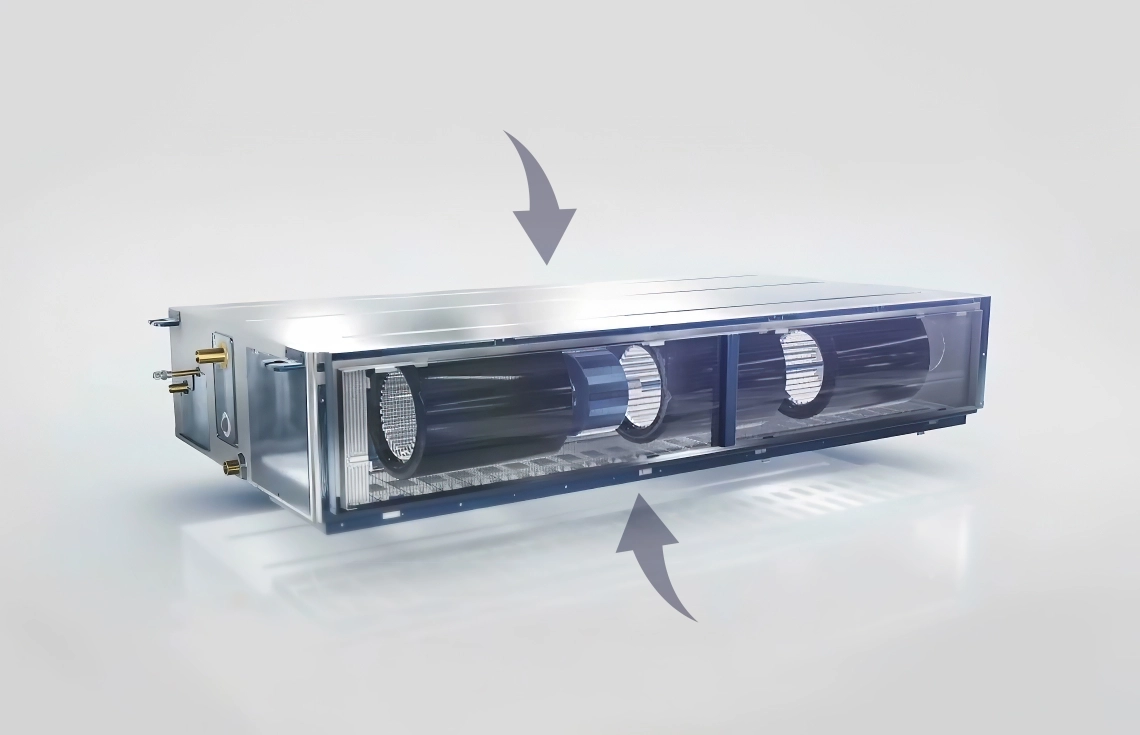

Verbindungsflexibilität
Luftansaugung von der Rückseite oder Unterseite der Einheit möglich.

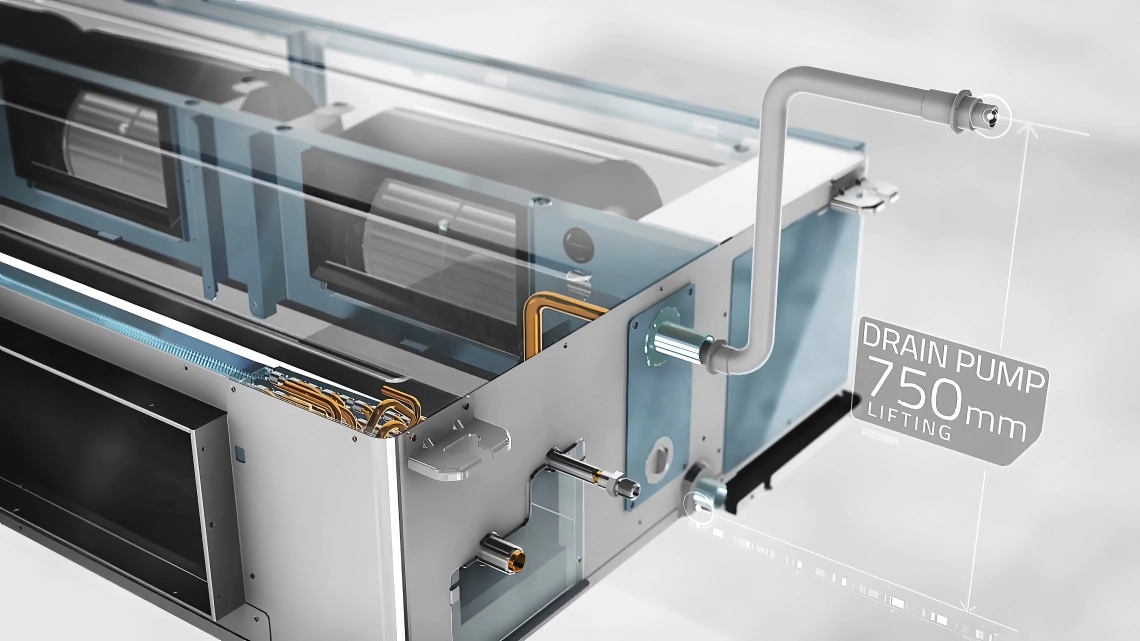

Integrierte Ablaufpumpe
Die Geräte verfügen über eine integrierte Ablaufpumpe mit hoher Hebekapazität - bis zu 750 mm.

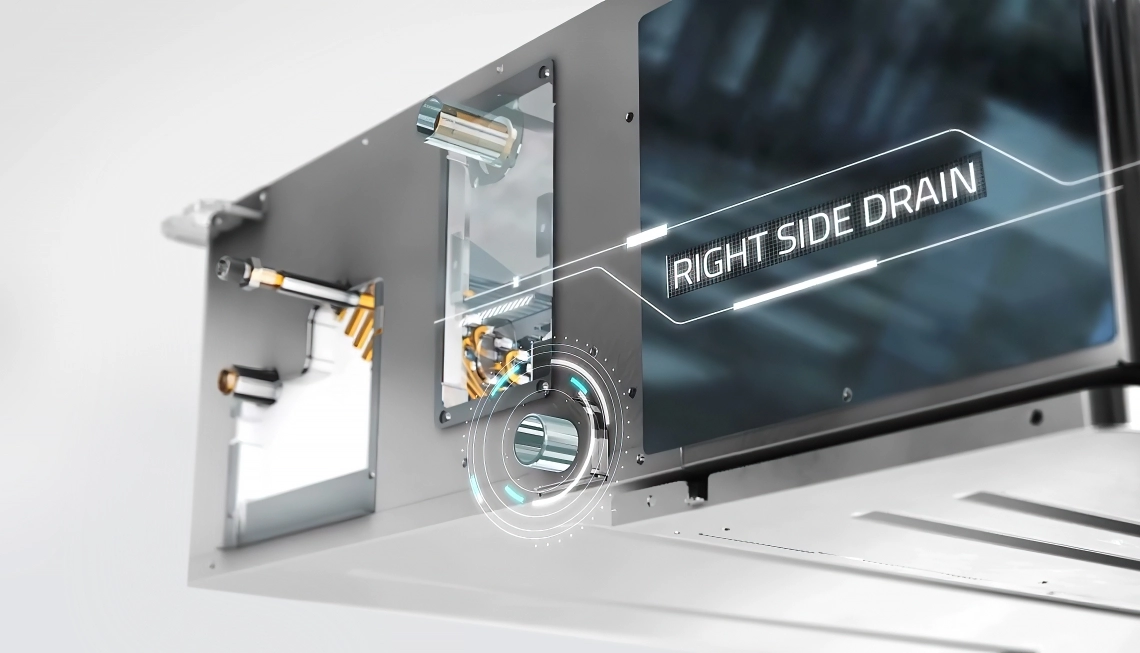

Flexibler
Drei Ablasswege.

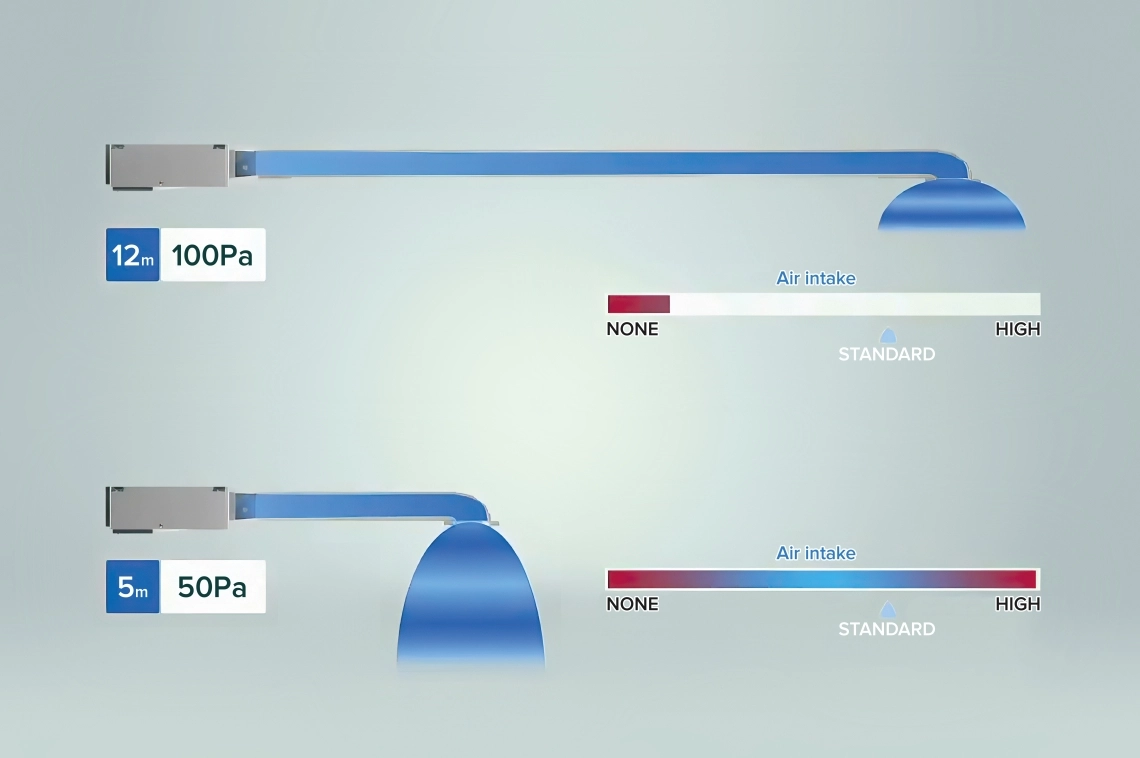

Statischer Druck
Zwei statische Druckwerte von 50 und 100 Pa, die eine Anpassung an das Luftkanalnetz ermöglichen

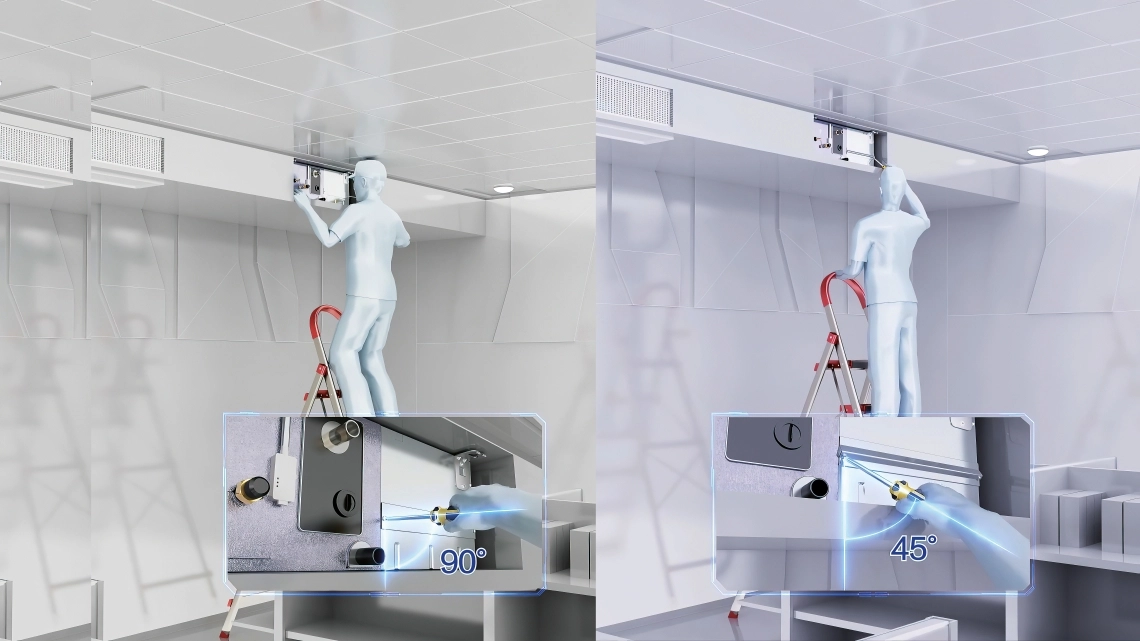

Bequemer Zugang zur Platine
Die Schrauben des elektrischen Fachs sind in einem 45°-Winkel positioniert, was die Verbindung und Wartung der Platine erleichtert.
| Spezifikationen | Einheiten | MIDJ- 05X1EV2AA |
MIDJ- 07X1EV2AA |
MIDJ- 09X1EV2AA |
MIDJ- 12X1EV2AA |
MIDJ- 16X1EV2AA |
MIDJ- 18X1EV2AA |
MIDJ- 24X1EV2AA |
MIDJ- 28X1EV2AA |
MIDJ- 30X1EV1AA |
MIDJ- 38X1EV1AA |
MIDJ- 48X1EV1AA |
MIDJ- 54X1EV1AA |
| Kapazität | |||||||||||||
| Kühlung | kW | 1,50 | 2,20 | 2,80 | 3,60 | 4,50 | 5,60 | 7,10 | 8,00 | 9,00 | 11,20 | 14,00 | 16,00 |
| Heizung | kW | 1,70 | 2,50 | 3,20 | 4,00 | 5,00 | 6,30 | 8,00 | 9,00 | 10,00 | 13,00 | 16,30 | 18,00 |
| Elektrische Parameter | |||||||||||||
| Stromversorgung | Ph/V/Hz | 1/220~230/50/60 | |||||||||||
| Belüftung | |||||||||||||
| Luftstrom (H/M/L) | m3/h | 515/ 440/390 |
545/ 470/390 |
545/ 470/390 |
570/ 495/420 |
700/ 625/550 |
915/ 765/640 |
1275/ 1050/875 |
1275/ 1050/875 |
1450/ 1200/1000 |
2000/ 1700/1400 |
2150/ 1700/1400 |
2350/ 1950/1600 |
| Schalldruck (H/M/L) |
dB(A) | 29/27/25 | 30/28/25 | 30/28/25 | 31/29/27 | 32/30/28 | 33/31/29 | 34/31/29 | 35/33/30 | 36/33/30 | 38/35/32 | 40/36/32 | 42/38/34 |
| Schallleistung (H/M/L) |
dB(A) | 41/39/37 | 42/40/37 | 42/40/37 | 43/41/39 | 44/42/40 | 45/43/41 | 46/43/41 | 47/45/42 | 48/45/42 | 50/47/44 | 52/48/44 | 54/50/46 |
| Installation – Abmessungen | |||||||||||||
| Nettoabmessungen (BxTxH) |
mm | 700x700x248 | 1100x700x248 | 1500x700x248 | |||||||||
| Verpackte Einheit Abmessungen (BxTxH) |
mm | 932x835x280 | 1332x835x280 | 1698x857x305 | |||||||||
| Netto/brutto Gewicht |
Kg | 27,0/ 32,0 |
27,0/ 32,0 |
27,0/ 32,0 |
27,0/ 32,0 |
28,5/ 33,5 |
36,8/ 43,4 |
36,8/ 43,4 |
36,8/ 43,4 |
39,4/ 45,4 |
48,3/ 56,5 |
51,3/ 59,5 |
51,3/ 59,5 |
| Ø Flüssigkeitsrohr | mm (Zoll) |
6,35 (1/4) |
6,35 (1/4) |
6,35 (1/4) |
6,35 (1/4) |
6,35 (1/4) |
6,35 (1/4) |
9,52 (3/8) |
9,52 (3/8) |
9,52 (3/8) |
9,52 (3/8) |
9,52 (3/8) |
9,52 (3/8) |
| Ø Gasrohr | mm (Zoll) |
9,52 (3/8) |
9,52 (3/8) |
9,52 (3/8) |
12,70 (1/2) | 12,70 (1/2) | 12,70 (1/2) | 15,88 (5/8) |
15,88 (5/8) |
15,88 (5/8) |
15,88 (5/8) |
15,88 (5/8) |
15,88 (5/8) |
| Statischer Druck (Standard/Max.) |
Pa | 20/200 | 20/200 | 20/200 | 20/200 | 20/200 | 20/200 | 20/200 | 20/200 | 20/180 | 20/180 | 20/180 | 20/180 |

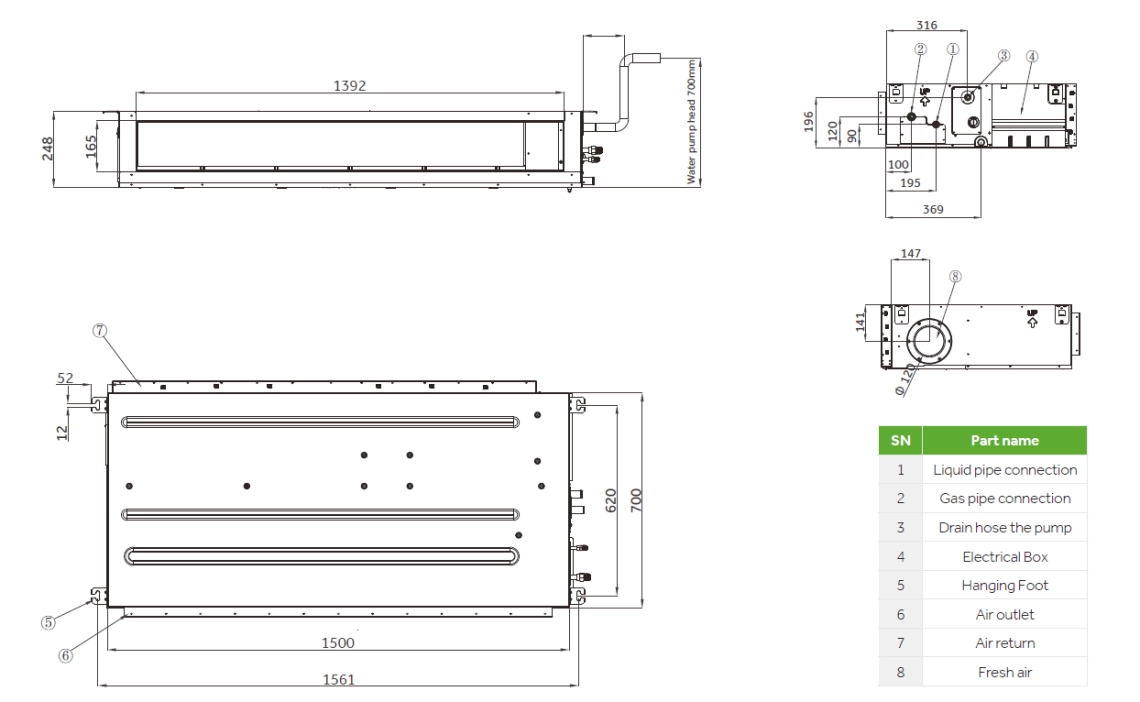

Abmessungen
MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDJ-38X1EV1AA MIDJ-48X1EV1AA MIDJ-54X1EV1AA

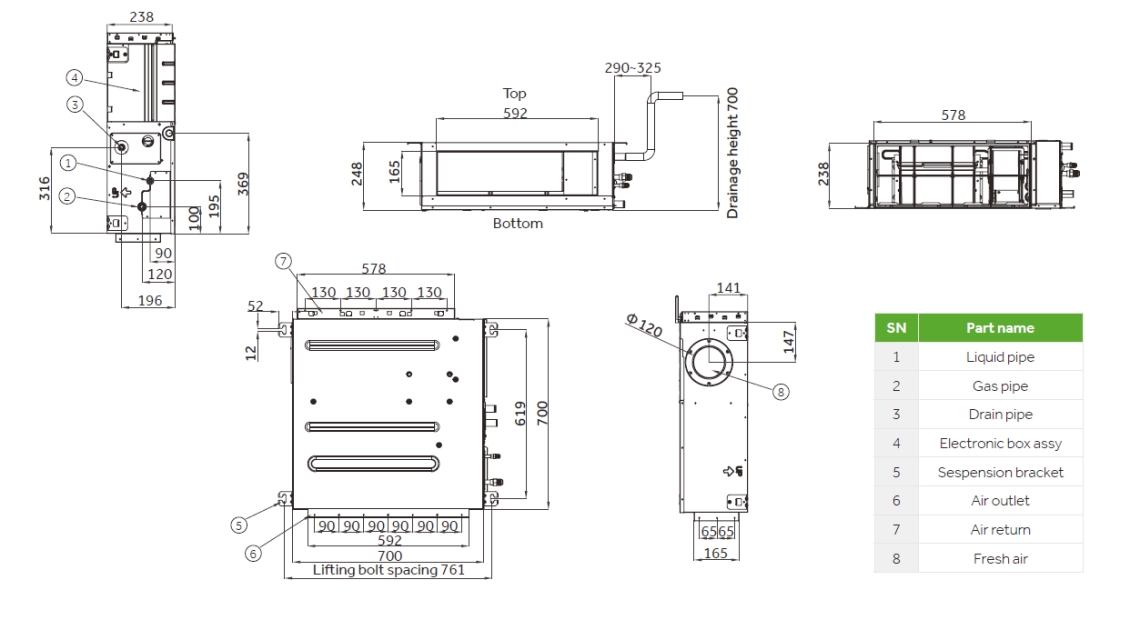

Abmessungen
MIDJ-05X1EV2AA MIDJ-07X1EV2AA MIDJ-09X1EV2AA MIDJ-12X1EV2AA MIDJ-16X1EV2AA

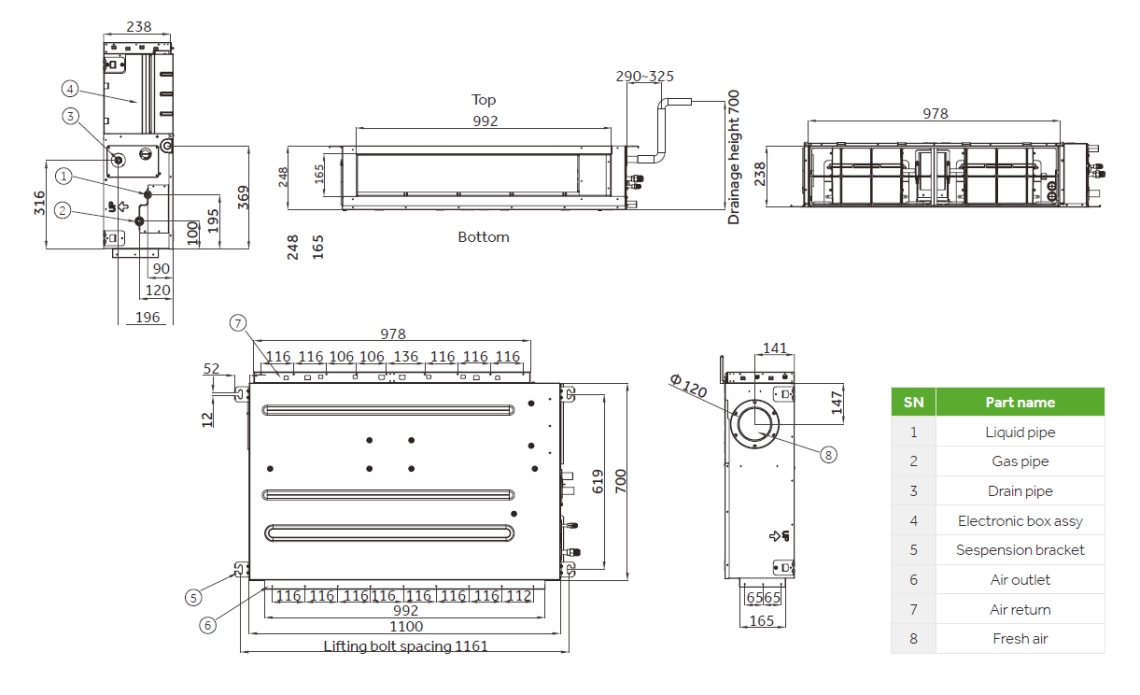

Abmessungen
MIDJ-18X1EV2AA MIDJ-24X1EV2AA MIDJ-28X1EV2AA MIDJ-30X1EV1AA
