Wasserkasten

Die Mycond-Hydroeinheit ermöglicht den Einsatz von VRF-Systemen, um den Benutzern eine komfortable Klimaanlage, Warmwasserheizung und Warmwasserbereitung zu bieten. Diese Lösung eignet sich sowohl für Wohngebiete als auch für gewerbliche Bereiche, wie Wohnhäuser, Bürogebäude, Hotels, Krankenhäuser usw.
Kühlleistung: 7 ... 28 kW
Heizleistung: 9 ... 31 kW

Möchten Sie kaufen oder haben Sie Fragen?
Wasserkasten

Hauptmerkmale:

  • Integrierte Lösungen (ATA, ATW, DHW) in einem System
  • Elegantes Erscheinungsbild
  • Wasseraustrittstemperatur bis zu 50ºC.
  • Kombination mehrerer Module für größeren Kapazitätsbedarf
  • Platzsparende Wandmontage
  • Anschließbar an MRF S
  • Einfache Wartung durch patentiertes Design

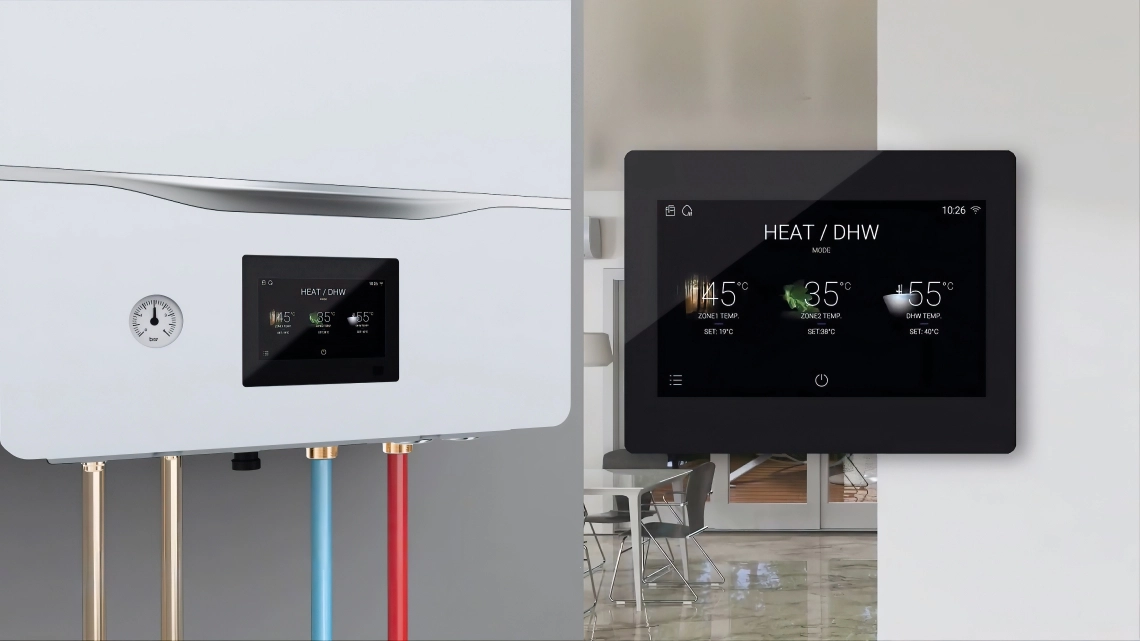

MyCond Hydro Box Touch-Bedienfeld

Einfache Steuerung

farbige 5-Zoll-Steuerung mit vollständigem Touchscreen.

Komplette hydraulische Komponenten

Das Innengerät besteht aus den folgenden Hauptkomponenten: Pumpe (außer Größe 96), Ausdehnungsgefäß (außer Größe 96), Plattenwärmetauscher, Sicherheitsgruppe, Differenzdruckschalter, Wassermanometer, Wasserfilter.

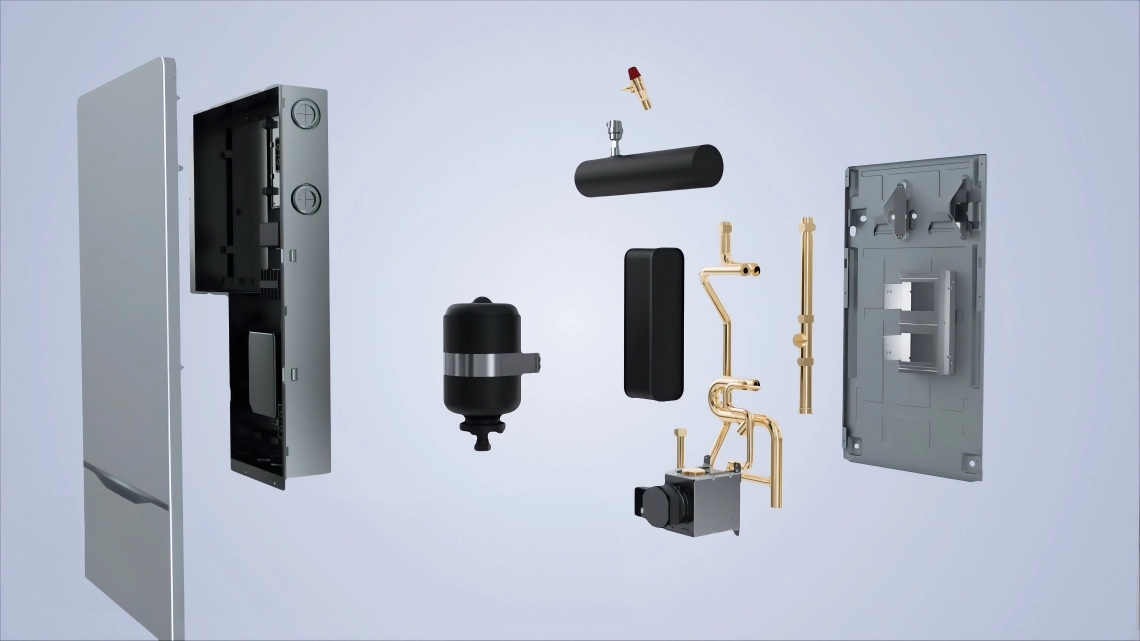

MyCond Hydro Box Design der internen Komponenten

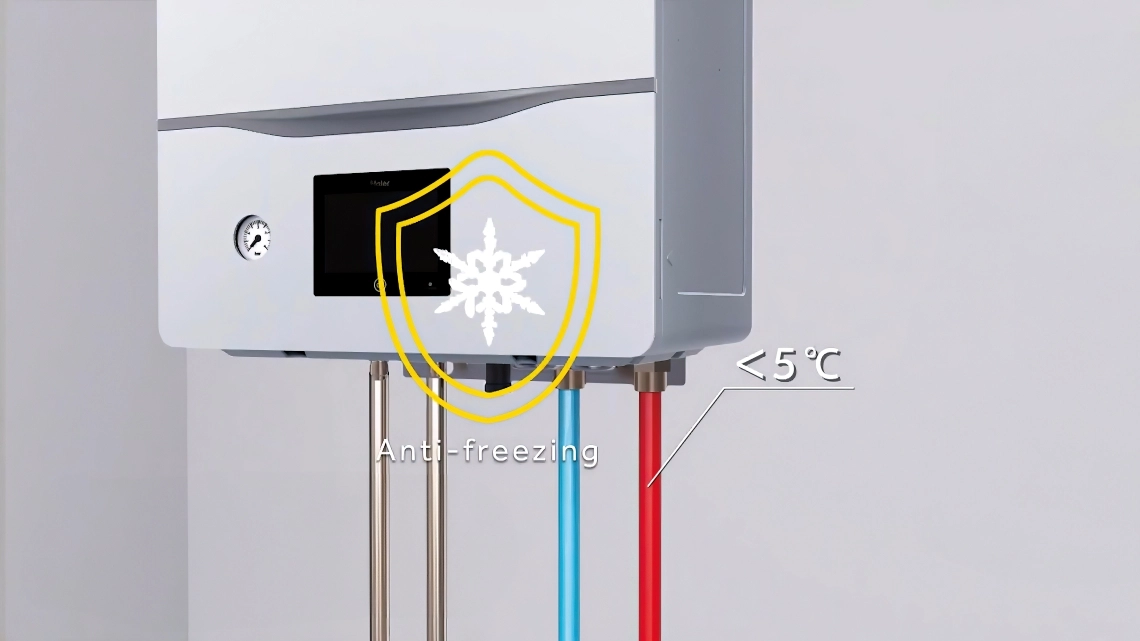

MyCond Hydro Box Frostschutz

Frostschutzfunktion

Schützt die hydraulischen Teile vor Beschädigung.

Zirkulation für Frostschutz

Wenn die Temperatur auf einen bestimmten Wert sinkt, der die Gefahr von Frost- oder Eisbildung anzeigt, wird die Frostschutzfunktion aktiviert.

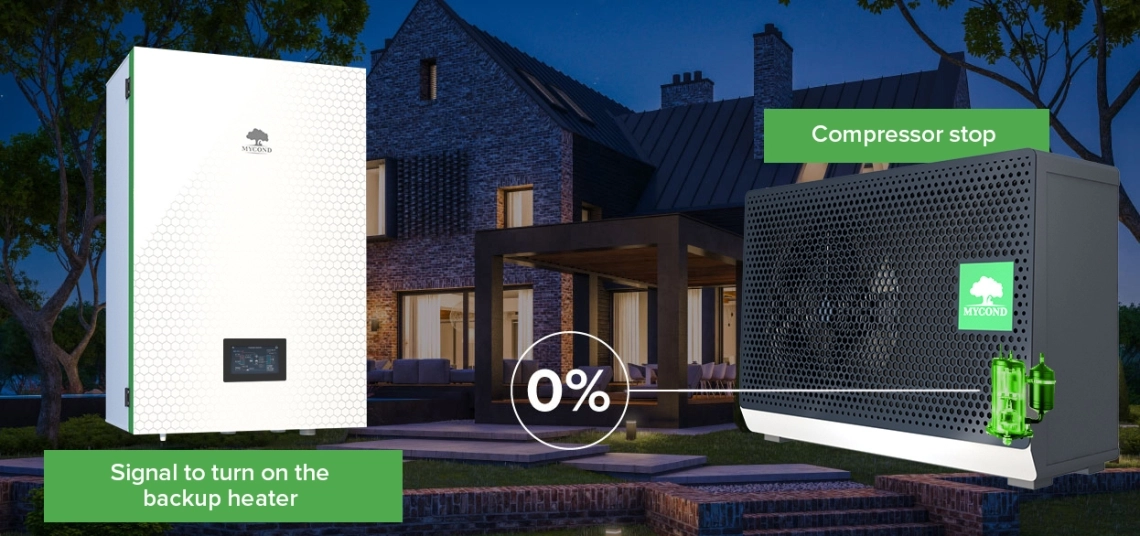

MyCond Hydro Box Zirkulation für Frostschutz

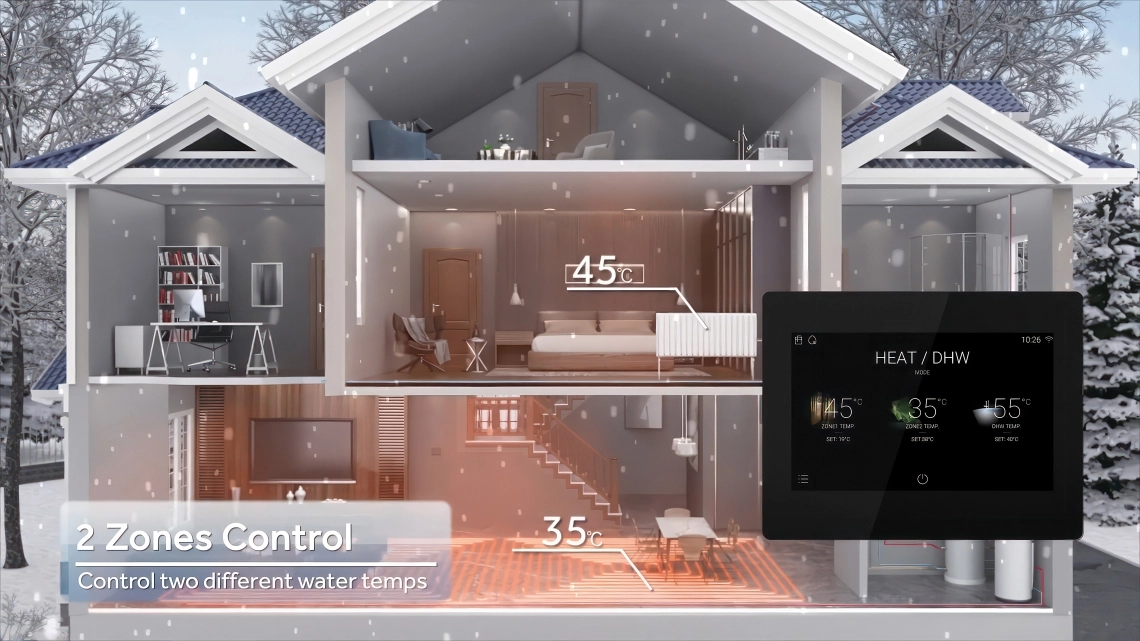

MyCond Hydro Box zwei getrennte Stromkreise mit unterschiedlichen Anforderungen

Steuerung von zwei getrennten Kreisläufen für Räume mit unterschiedlichen Anforderungen

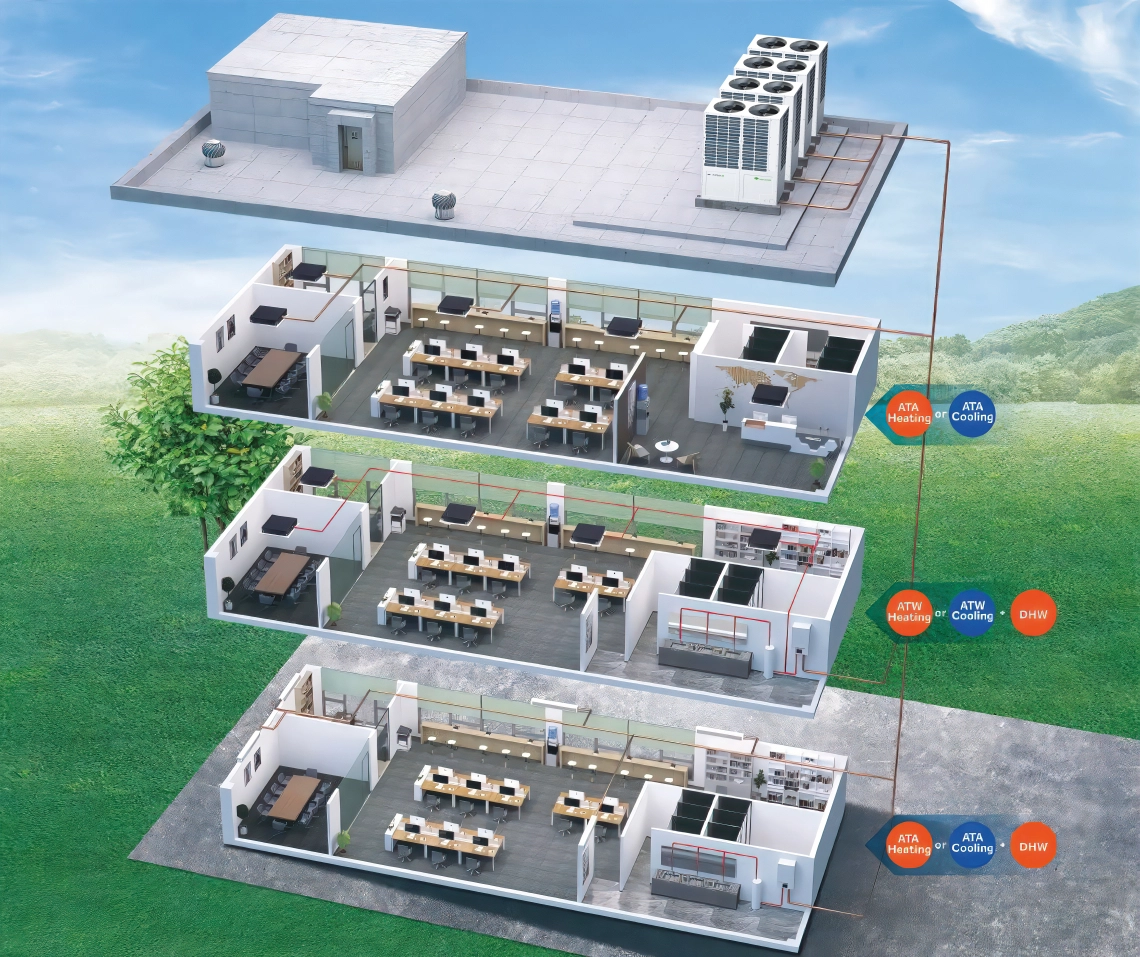

MyCond Hydro Box Heiz-, Kühl- und Warmwassersystem für ein Geschäftszentrum

Modell/Innengerät Geräte MHUW-24X1EV2AD MHUW-48X1EV2AD MHUW-96X1EV2AN
Kühlung (1) kW 7 14 28
Nennleistung Heizung (2) 9 16 31
Abmessungen Einheit H / B / T 850/ 480 / 310 850/ 480 / 310 850/ 480 / 310
Gewicht Einheit kW 56 56 52
Aufstellungsort Innen/außen Innen Innenbereich Innen
Nur Hydromodul % 80-100% 80-100% 80-100%
Wasserkasten+IDUs % Insgesamt 50-130% (Wasserkasten 0-80%)
Kühlung Umgebungsluft Min. - Max. 10~43 10~43 10~43
Kühlwasserseite Min. - Max. °C 5~20 5~20 5~20
Heizung Umgebung Min. - Max. °C -20~24 -20~24 -20~24
Wasser Seite Min. - Max. °C 20~50 20~50 20~50
Schalldruckpegel Kühlung/Heizung dB(A) 29/ 32 29/ 32 29/ 32
Schallleistungspegel dB(A) 42 46 48
Wasserdurchflussmenge Min-Standard L/min 18/26 32/46 63/90
Rohrleitungsdurchmesser des Wasserkreislaufs Einlass zoll,, 1 1 1-1/4
Auslass zoll,, 1 1 1-1/4
Kältemittel Typ R410A R410A R410A
Gasseite - Anschlussart mm 15.88 15.88 19.05
Flüssigkeitsseite - Anschlussart mm 9.52 9.52 9.52
Stromzufuhr Ph / Hz/ V 1/ 50/ 220~240 1/ 50/ 220~240 1/ 50/ 220~240
Odu Kompatibilität mRV S

(1) Temp 35°C - LWE 18°C (ST=5°C)
(2) ST/WT 7°C/6°C - TC35°C (STT=5°C)

Abmessungen

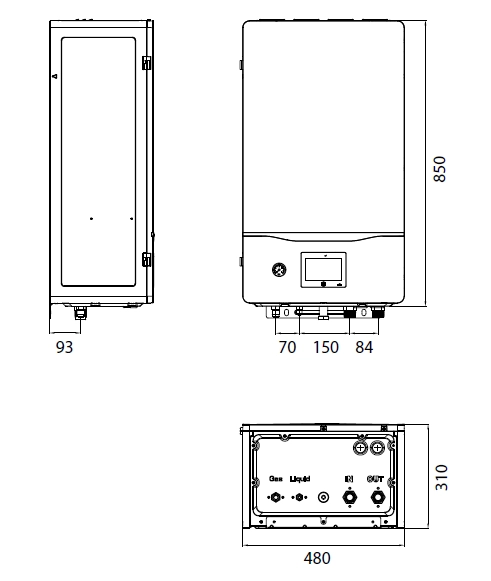

Gesamtabmessungen der MyCond Hydro-Box - 1

Abmessungen

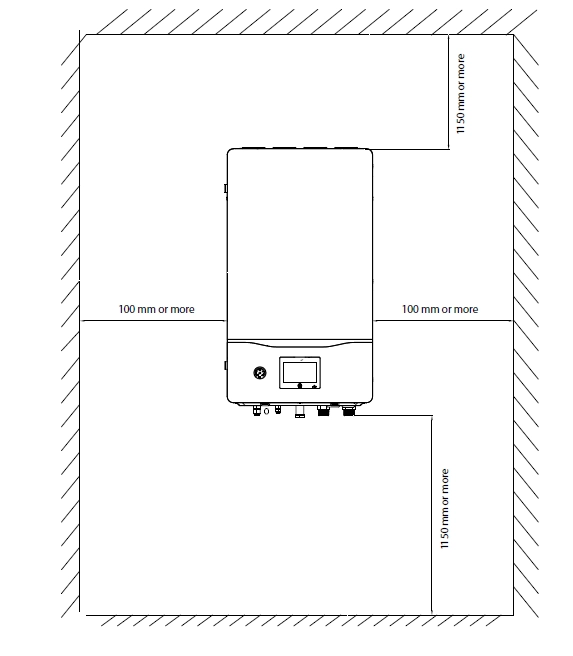

Gesamtabmessungen der MyCond Hydro-Box - 2
