Kompakt-Kassette

Das aktualisierte Design der Platte hat kleinere Abmessungen und glattere Linien. Dies macht es zur idealen Lösung für kompakte Räume

Kühlleistung: 1.50 ... 4.50 kW

Heizleistung: 1.70 ... 5.00 kW

Möchten Sie kaufen oder haben Sie Fragen?

Hauptmerkmale:

Panel Design max 620x620 Dimensionen, maximale Kompatibilität mit Modul-Decken
Unabhängige Steuerung der 4 Lamellen
6 Positionierungsebenen pro Lamelle, mit 1296 möglichen Kombinationen
DC-Inverter-Lüftermotor 5 Lüftergeschwindigkeiten NUR mit kabelgebundenem Regler MWI-R201ABK und mit kabellosem Regler MIR-RS01 wählbar
Serienmäßige Kondensatablasspumpe
Vorbereitung für Frischlufteingang (vorgeschnitten)

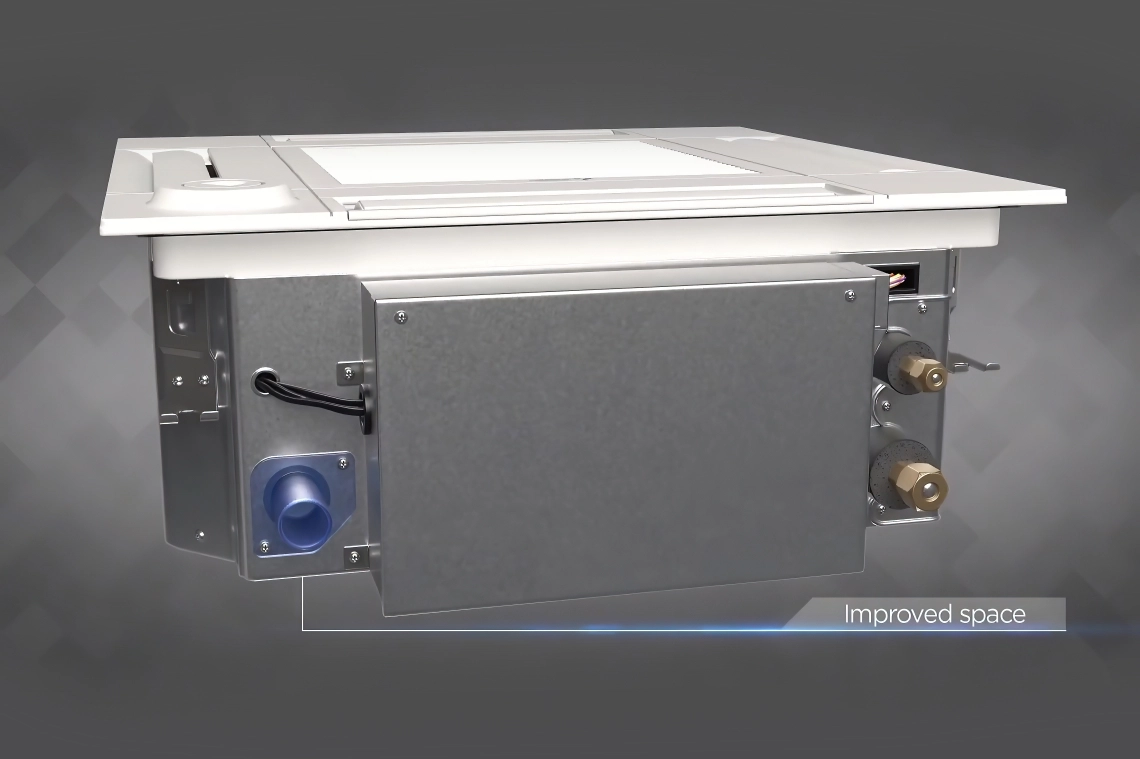

MyCond Compact-Kassette verbesserte Elementanordnung

Für einfachen Zugang zum Kondensatanschluss und zur Steuerplatine

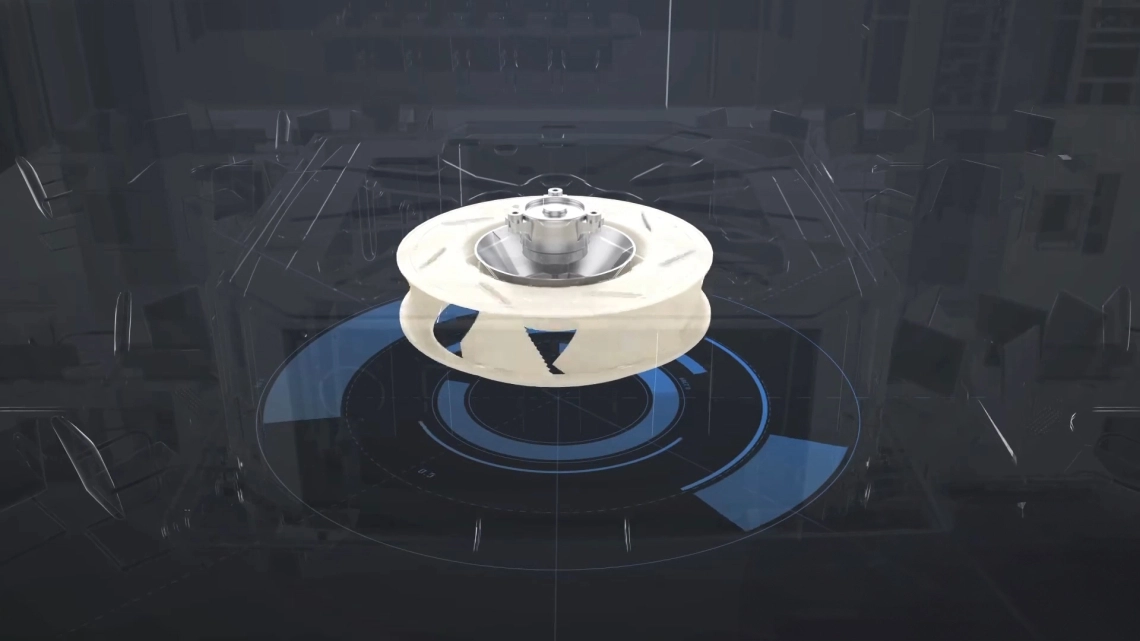

MyCond Compact-Kassette mit DC-Motorantrieb

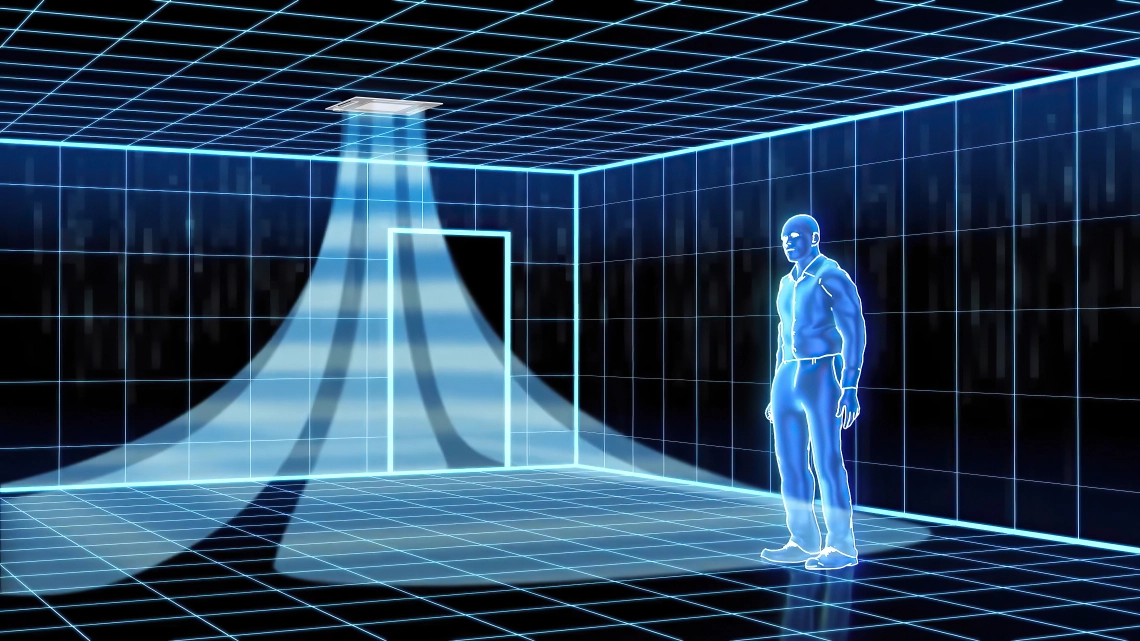

Die klimatisierte Luft wird aus dem Gerät in alle Richtungen ausgeblasen und sorgt so für eine gleichmäßige Kühlung oder Heizung im gesamten Raum.

MyCond Compact Kassetten-Luftstromregler für Innenräume

Technische Daten	Geräte	MIBC-05X1EV1AD	MIBC-07X1EV1AD	MIBC-09X1EV1AD	MIBC-12X1EV1AD	MIBC-16X1EV1AD
Leistung
Kühlung	kW	1,50	2,20	2,80	3,60	4,50
Heizung	kW	1,70	2,50	3,20	4,00	5,00
Elektrische Parameter
Stromzufuhr	Ph/V/Hz	1/220~230/50/60
Belüftung
Luftstrom (H/M/L)	^m3/h	650/540/430	700/590/480
Schalldruck (H/M/L)	dB(A)	32/30/29	32/30/29	32/30/29	33/30/29	33/30/29
Schallleistung (H/M/L)	dB(A)	46/44/43	46/44/43	46/44/43	47/44/43	47/44/43
Einbau - Abmessungen
Nettoabmessungen (BxTxH)	mm	570x570x260
Verpackte Einheit Abmessungen (BxTxH)	mm	718x680x380
Netto/Brutto Gewicht	Kg	16,0/19,0	16,0/19,0	16,0/19,0	19,0/22,0	19,0/22,0
Ø Flüssigkeitsleitung	mm (Zoll)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)
Ø Gasleitung	mm (Zoll)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	12,70 (1/2)	12,70 (1/2)
Раnel
Modell		MB-620KB	MB-620KB	MB-620KB	MB-620KB	MB-620KB
Panel Nettoabmessungen (BxTxH)	mm	620x620x60	620x620x60	620x620x60	620x620x60	620x620x60
Panel Verpackungsmaße (BxTxH)	mm	660x660x115	660x660x115	660x660x115	660x660x115	660x660x115
Paneel Netto/Brutto Gewicht	Kg	3.1/4.8	3.1/4.8	3.1/4.8	3.1/4.8	3.1/4.8

MIBC-05X1EV2AD MIBC-07X1EV2AD MIBC-09X1EV2AD MIBC-12X1EV2AD MIBC-16X1EV2AD MIBC-18X1EV2AD

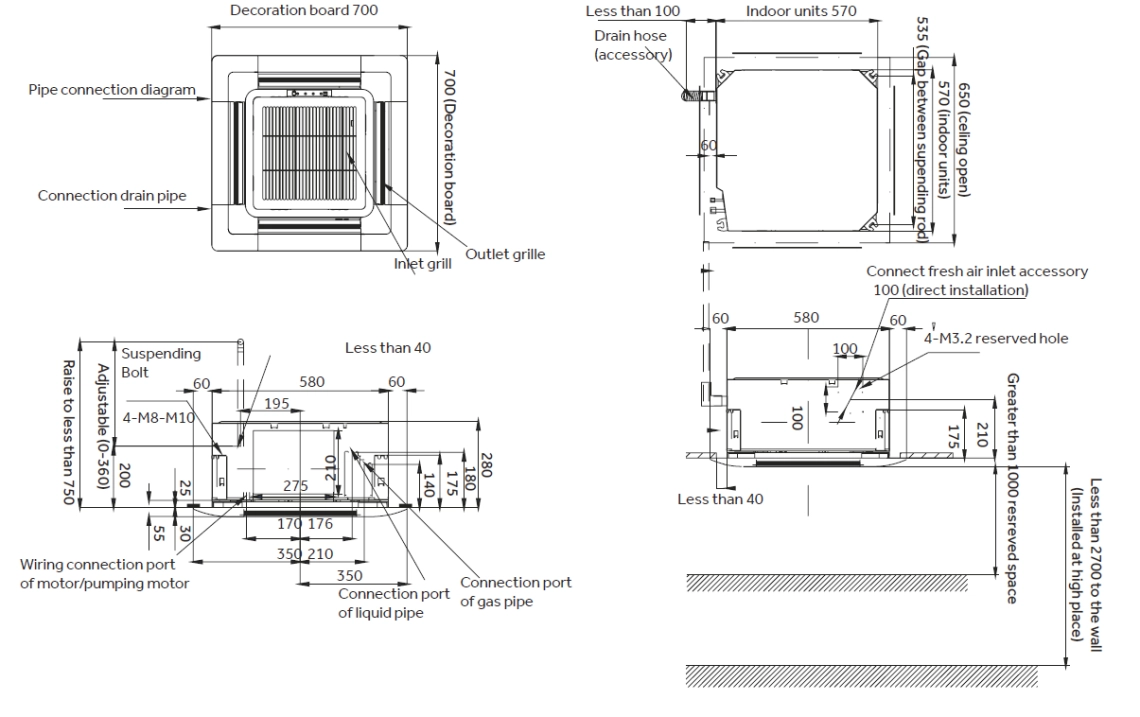

Abmessungen der MyCond Compact-Kassette
